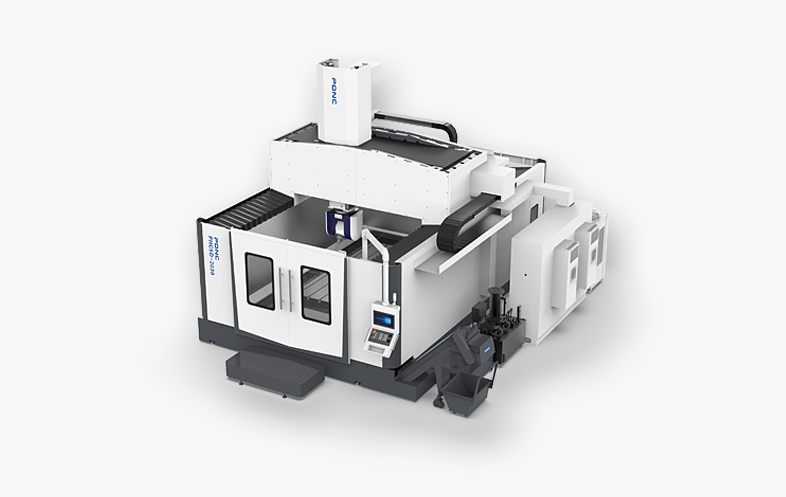

橋式五軸龍門加工中心PHC5D-2030/40L
工作臺尺寸：2000×3000/4000mm
主軸轉速(額定/最高)：8000/20000rpm
切削給進速度：20/20/15m/min
重復定位精度：0.012/0.01/0.008mm
廣泛應用于：模具、航空航天、汽車、造船等機械裝備制造業。
| 參數表 - PHC5D-2030/40L | ||
| 行程 | 單位 | 參數 |
|---|---|---|
| X軸行程 | mm | 3000/4000 |
| Y軸行程 | mm | 2000 |
| Z軸行程 | mm | 1000(800) |
| 主軸端面至工作臺距離 | mm | 0~1000 |
| 兩立柱間距離 | mm | 2850 |
| 工作臺 | ||
| 工作臺尺寸 (寬 x 長) | mm | 2000×3000/4000 |
| 最大承載 | T/m2 | 5 |
| T型槽中心間距 | / | 22H7;250 |
| 主軸 | ||
| 主軸轉速 | rpm | 8000/20000 |
| 主軸功率 | kW | 25/30(S1/S6) |
| 主軸扭矩 | N·m | 30/36(S1/S6) |
| 主軸錐孔 | / | HSK A63 |
| 滑枕截面 | mm | 450×450 |
| 刀庫 (選配) | ||
| 刀庫容量 | pcs | 20/32/40 |
| 最大刀具直徑 (滿刀) | mm | Ф80 |
| 最大刀具直徑 (空位) | mm | Ф150 |
| 最大刀具長度 | mm | 250 |
| 最大刀具重量 | kg | 5 |
| 移動速度 | ||
| 快移速度X/Y/Z | m/min | 60/60/30 |
| 切削進給速度X/Y/Z | m/min | 20/20/15 |
| 精確度 | ||
| 定位精度X軸 | mm | 0.0170.02 |
| 重復定位精度X軸 | mm | 0.012/0.015 |
| 定位精度Y/Z軸 | mm | Y:0.015;Z:0.01 |
| 重復定位精度Y/Z軸 | mm | Y:0.008;Z:0.008 |
| 機械規格 | ||
| 氣壓需求 | kg/cm2 | 6 |
| 數控系統 | / | SIEMENS/FANUC |
| 高度 | mm | 5700 |
| 占地面積 | mm | 7300/8300×5700 |
| 重量 | T | 30/33 |
產品特點：
1.該設備為緊湊型“箱中箱”式橋式五軸龍門；
2.采用一體式U型床身工作臺，所有運動軸都在左右兩墻體上方，搭配箱中箱結構的移動部件，有效提高機床的穩定性與剛性X、Y軸都采用直線電機驅動；
3.Z軸雙伺服雙絲杠傳動，加減速時實現高動態響應，從而獲得穩定加工精度；
4.五軸聯動，一次裝夾可完成復雜曲面工件的多面加工。
